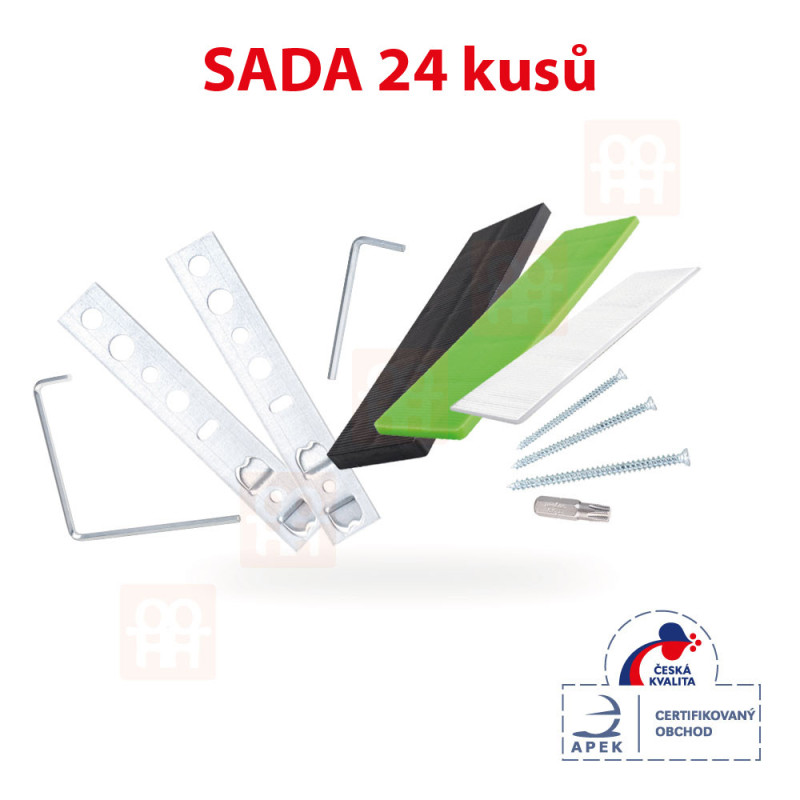

Montážní a servisní sada pro montáž jednoho okna Aplast 60
Sada obsahuje:
6x Montážní kotva pro okno a dveře
6x Turbo šroub 7,5 x 112 mm
3x Vymezovací plastová podložka 28 x 100 x 1 mm
3x Vymezovací plastová podložka 28 x 100 x 3 mm
3x Vymezovací plastová podložka 28 x 100 x 5 mm
1x Šroubovací nástavec bit TX30 hvězdicový profil (typ Torx)
1x Servisní L-klíč TX15 hvězdicový profil (typ Torx)
1x Servisní L-klíč IMBUS 4
Pro montáž balkonových, vchodových, nebo terasových dveří doporučujeme zakoupit dvě tyto sady.
Jako dárek k této výhodné sadě od nás dostanete tesařskou tužku OKNA HNED!
Použití kotev při montáži oken a dveří
Běžné umístění kotev po obvodu rámu okna či dveří je zobrazeno na výkresu pod textem. Pokud není možné zajistit kotvení v určených vzdálenostech (např. z důvodu osazení rolet, překladů apod.), je potřeba zabezpečit dostatečné vyztužení příslušné části rámu.Stejnými pravidly je potřeba se řídit při spojování oken a dveří do sestav. Pokud je to možné, nedoporučuje se provrtávat okenní rám v jeho spodní části, která slouží k odtoku zatečené dešťové vody mimo konstrukci. Pokud toto není možné zajistit, doporučuje se důkladné utěsnění hlavy použitého šroubu tak, aby nedocházelo k zatékání do profilu. Při kotvení je vždy nutné brát v úvahu vhodnost materiálu obvodové stěny, hloubku zavrtání, průměr šroubu, vzdálenost od hrany zdi, volnou délku šroubu (šířku připojovací spáry = mezeru mezi rámem okna a zdí).
Obrázek kotvení oken dle ČSN 746077:
A - rozteč kotev: kovové okno max. 800 mm | dřevěné okno max. 800 mm | plastové okno max. 700 mm
E - vzdálenost od vnitřního rohu rámu, sloupku nebo příček: cca 150 mm | cca 250 mm u probarvených PVC oken
Nosné podložky
Osazení oken a balkónových dveří musí zajistit přenos sil v jejich rovině tak, aby v nich nevznikly deformace, které by ohrozily jejich stabilitu a byly příčinou jejich porušení. Nosné podložky se umísťují na vodorovnou část (parapetní rovinu) a to pod svislé prvky rámů. Podložky je potřeba umístit tak, aby byly zatěžovány pouze tlakovou silou. Nosné podložky jsou vyrobeny z takového materiálu, aby byly schopny dlouhodobě přenášet váhu oken, jsou nenasákavé a chemicky neutrální s přilehlými materiály.
Vymezovací podložky
Vymezovací podložky se používají do svislých spár (připojovací spára) aby zabránily deformaci rámu při otvírání okenních a dveřních křídel. Použitý materiál je stejný jako u podložek nosných (jedná se o stejné podložky). Nosné a vymezovací podložky musí být umístěny tak, aby umožňovaly dilataci rámu! Doporučené schéma umístění nosných a vymezovacích podložek je na obrázku níže.
